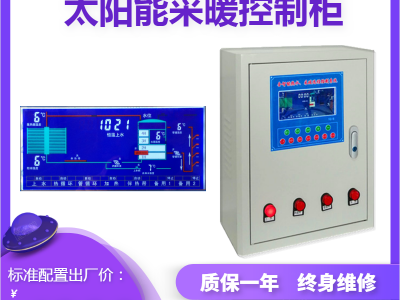

昱光太阳能采暖控制柜 全中文显示 液晶屏 厂家直销
点击图片查看原图
产品: 浏览次数:271昱光太阳能采暖控制柜 全中文显示 液晶屏 厂家直销
品牌: 昱光
额定电压: AC220V(可定制AC380V)
使用场所: 煤改电、太阳能、空气能集热工程控制柜
销售范围: 全国
单价: 1000.00元/套
最小起订量: 1 套
供货总量: 9999 套
发货期限: 自买家付款之日起 7 天内发货
有效期至: 2023-04-07 [已过期]
最后更新: 2023-01-29 15:05
详细信息

昱光太阳能控制柜功能介绍

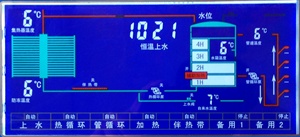

一、在正常通电状态下,显示如下:集热器温度、F冻温度、水箱温度、管道温度、自来水管道温度、水箱水位、北京时间、系统加水模式(水箱加水\恒温加水)、热循环泵工作状态(开、关)、辅助加热工作状态(开、关)、管循环泵工作状态(开、关)、加水电磁阀工作状态(开、关),以及各功能菜单的运行模式(手动、自动、停止)


一、加水(定时加水、低水位加水),恒温加水、水箱加水功能: 水箱加水模式下:开机后系统检测水箱水位降设置的水位下,系统自动打开加水电磁阀补水设置的水位上限后关闭加水电磁阀。 恒温加水模式下:开机后系统检测水箱水位降设置的水位下,系统自动打开加水电磁阀补水2H后停止补水,同时系统检测集热温度是否设置的定温出水温度上限,若定温补水上限则开启加水电磁阀补水,当集热器温度降定温出水温度下关闭加水电磁阀,直到水箱水位上限后切换集热器与水箱的温差循环模式。

二、热循环 采用温差循环方式,即当集热器温度高于水箱温度设置的温差上,自动开启热循环泵工作,温差下,关闭热循环泵。(出厂设置为温差上限8度,温差下限3度)。 注:本系统设计了高温功能,即当集热水箱温度高于设置的温度,自动停止热循环泵,不让水箱水温过高,出厂值为85度(可自行设置)。

三、管循环(定时循环、定温循环、温差循环、时间段控制) 有四种模式可供选择 A:间歇时控循环 管循环泵每隔一段时间,开启一段时间。 B:温控循环 当管道温度低于设置的下限温度,自动开启管循环泵,当管道温度设置的上关闭管循环泵。出厂设置下限为30度,上限为40度。 C:温差循环 当水箱温度与管道温度的温差设置的上,开启管循环泵,关闭管循环泵。 D:定时循环 每天可设置4次定时,定时时间一到,自动开启管循环泵,开作到设置的关闭时间时自动停止,定时开启时间和关闭时间可自行设置。

四、加热(温控加热、定时加热、时间段加热) 加热有两种模式可选择: A:管循环泵工作时不启动加热 B:管循环泵工作时可以启动加热 加热时间管理:开始时间00:01 结束时间:01:00;表示在00:0101:00时 间段内电加热是不工作的! 用户可根据自己实际需要选择适当的运行模式,自行设置加热开启与关闭的温度上、下限。当水箱温度低于温度下自动启动加热,水箱温度上限后自动关闭加热;同时可设置4组定时加热时间,如:每天17:00系统检测水箱温度,只要低于设置的温度上限就启动加热,直到温度上限后停止加热。 干燃保护:每次启动加热时,系统会自动检测水箱水位,水箱水位大于2H,否则加热不启动,优先补水,然后再启动加热。

五、冻伴热 室外管道冻功能是北方市场开发,本系统优势在于,室外冻功能有2路冻单独控制输出: A、室外集热管道冻输出 B、自来水供水管道冻输出

六、自动、手动应急强制功能 用户可根据自己需要,在状态下,进行加水、热循环、管循环、加热、伴热带、备用1、备用2的“手动”强制开启、“自动”运行、手动强制“停止”的操作,按相应按键,完成操作。

复位功能 当系统被调乱时,请长按“保存”键8秒钟,系统会自动恢复出厂设置。
